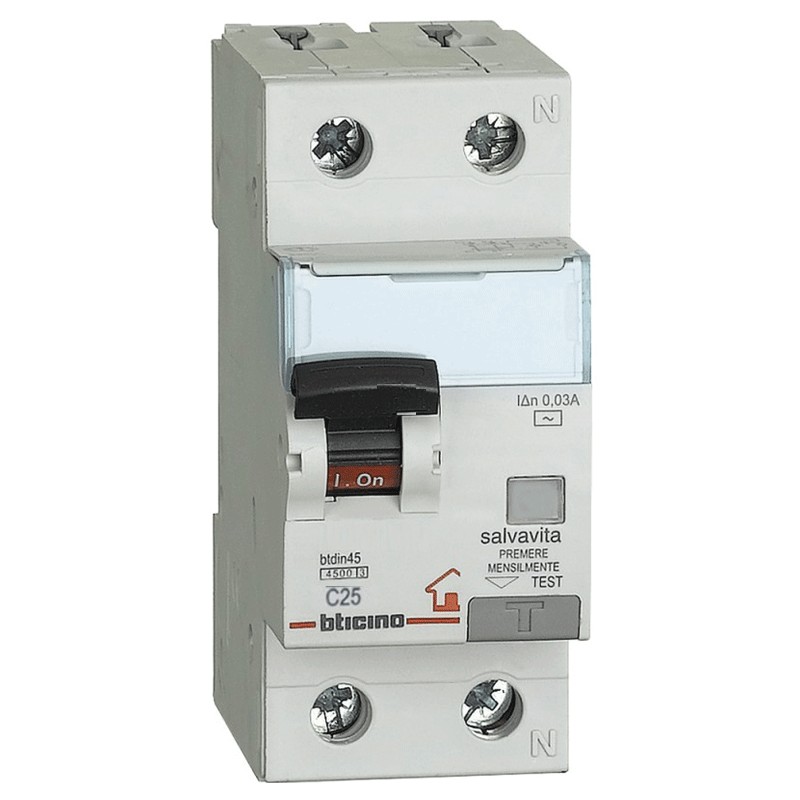

Magnetotermico differenziale Bticino 1P+N 25A 30MA F 4,5KA 2M GC8813F25

L'interruttore magnetotermico si trova accanto al salvavita e integra una protezione magnetica ad una termica e in caso di necessità interrompe la corrente elettrica.


Il differenziale magnetotermico è, dunque, un sistema che accorpa le funzioni del salvavita con le caratteristiche magnetiche e termiche.



L’interruttore magnetotermico differenziale presente nell’impianto elettrico integra tre protezioni diverse:

• quella magnetica per i cortocircuiti che possono mettere a rischio un intero edificio con il pericolo di incendi;
• quella termica per i sovraccarichi nell’erogazione di energia elettrica (ad esempio più di un elettrodomestico in funzione);
• quella differenziale propria del salvavita che tutela il soggetto da una dispersione di corrente.


La curva C, soglia di intervento da 5 a 10 volte In, per applicazione di circuiti ohmico-induttivi con medie correnti di spunto. E’ largamente usato negli impianti domestici.

I Salvavita di tipo F introdotti dalla recente normativa di prodotto CEI EN 62423, garantiscono un’efficace protezione contro i contatti indiretti in presenza di carichi dotati di convertitori di frequenza monofase
Essi si posizionano, dal punto di vista tecnico e prestazionale, tra gli interruttori differenziali di Tipo A e B.


Gli interruttori differenziali di tipo F sono sviluppati appositamente per la protezione contro i contatti indiretti, quando si utilizzano apparecchi utilizzatori dotati di inverter monofase come, ad esempio, pompe di calore e lavatrici. In caso di guasto a massa dell’inverter essi producono delle correnti di guasto differenziali a frequenze variabili, che gli interruttori differenziali di tipo AC e A non riescono a rilevare.



Caratteristiche:


• Serie Bticino
• Tensione 230 Vac
• Corrente In 25A
• Potere di interruzione Icn 4,5kA
• Curva d'intervento C
• Corrente differenziale Idn 0,03A
• 2 moduli
• 1P+N
• Tipo differenziale F
• Altezza 83 mm
• Larghezza 35,6 mm
• Profondità 76 mm
• Sezione massima del cavo 25/35mmq
• Grado di protezione IP20
